檢測內容

膠條兩點間寬度尺寸測量、3D成像。

檢測設備

LS-A80020

主要性能指標：X方向測量范圍20mm，Z方向測量范圍65mm，Z方向凈距離20mm，精度0.02mm，重復精度0,001mm。

檢測原理

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

初步說明

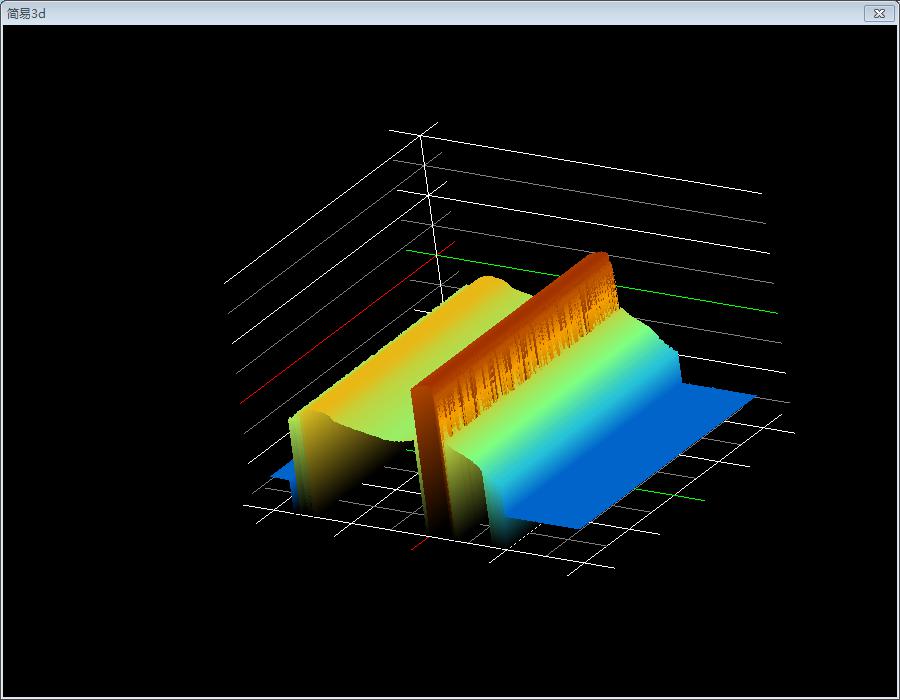

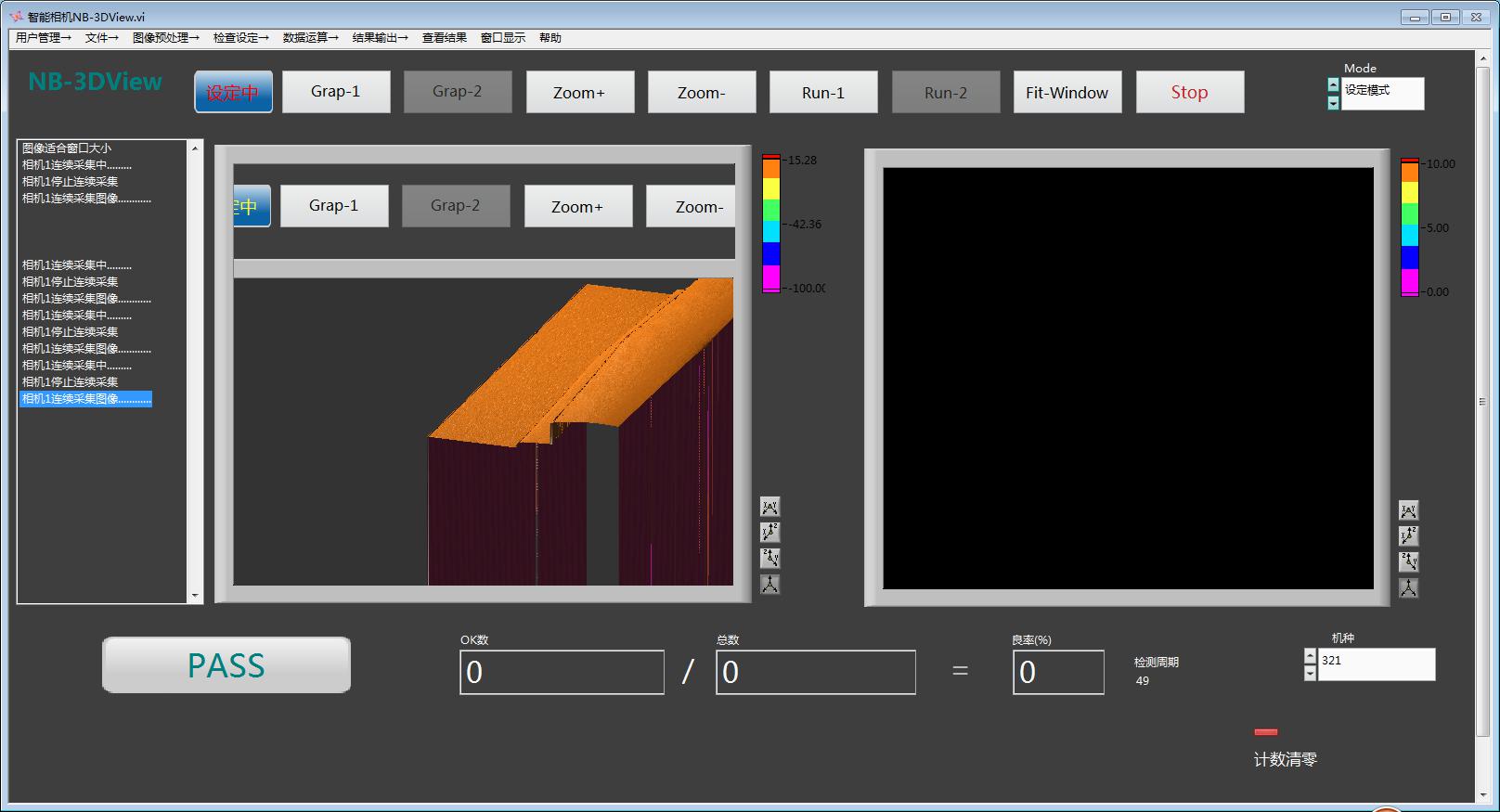

通過位移臺移動膠條，測量出3D數據以及3D圖像。

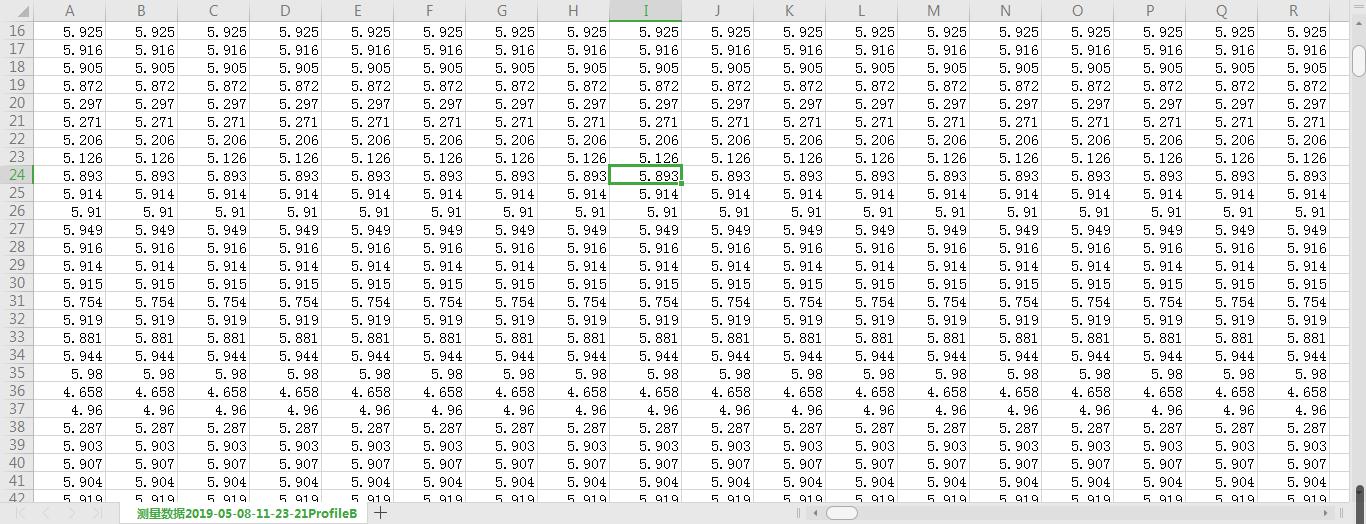

膠條尺寸數據

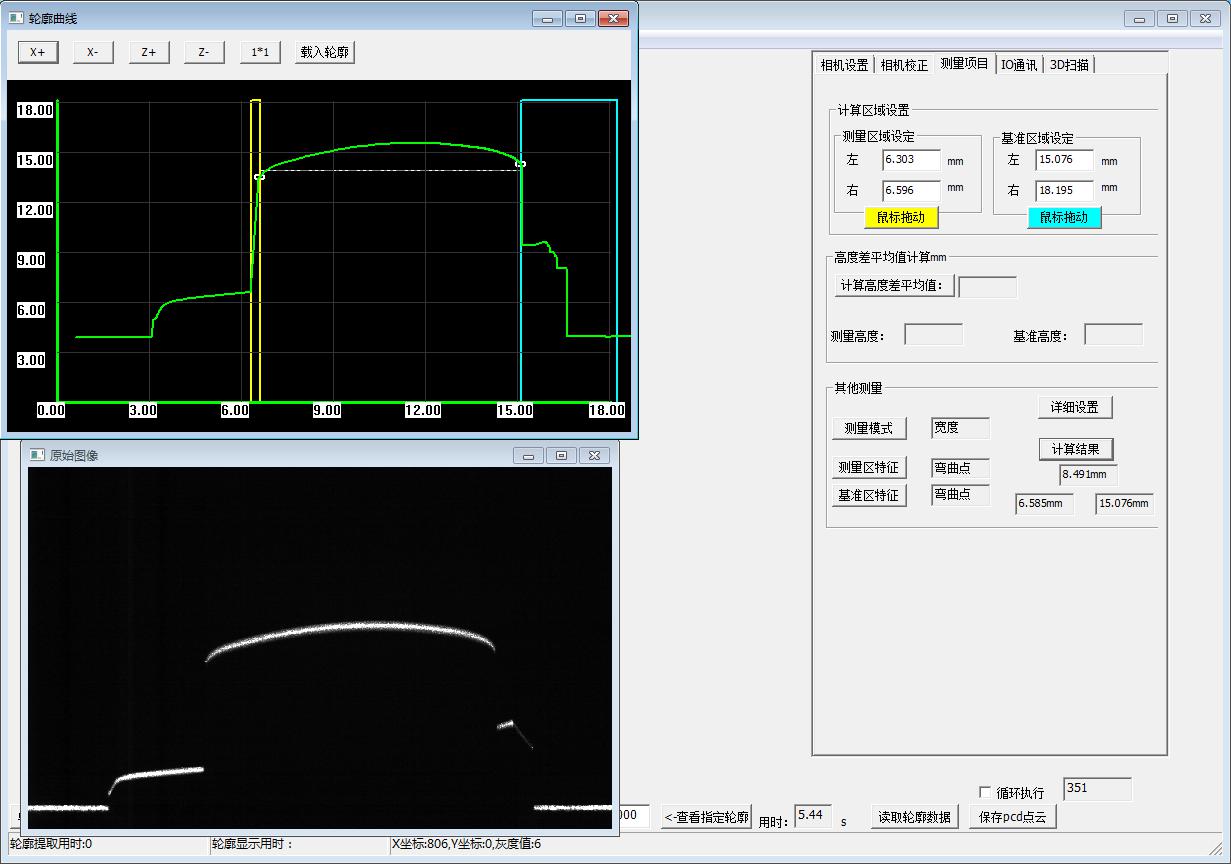

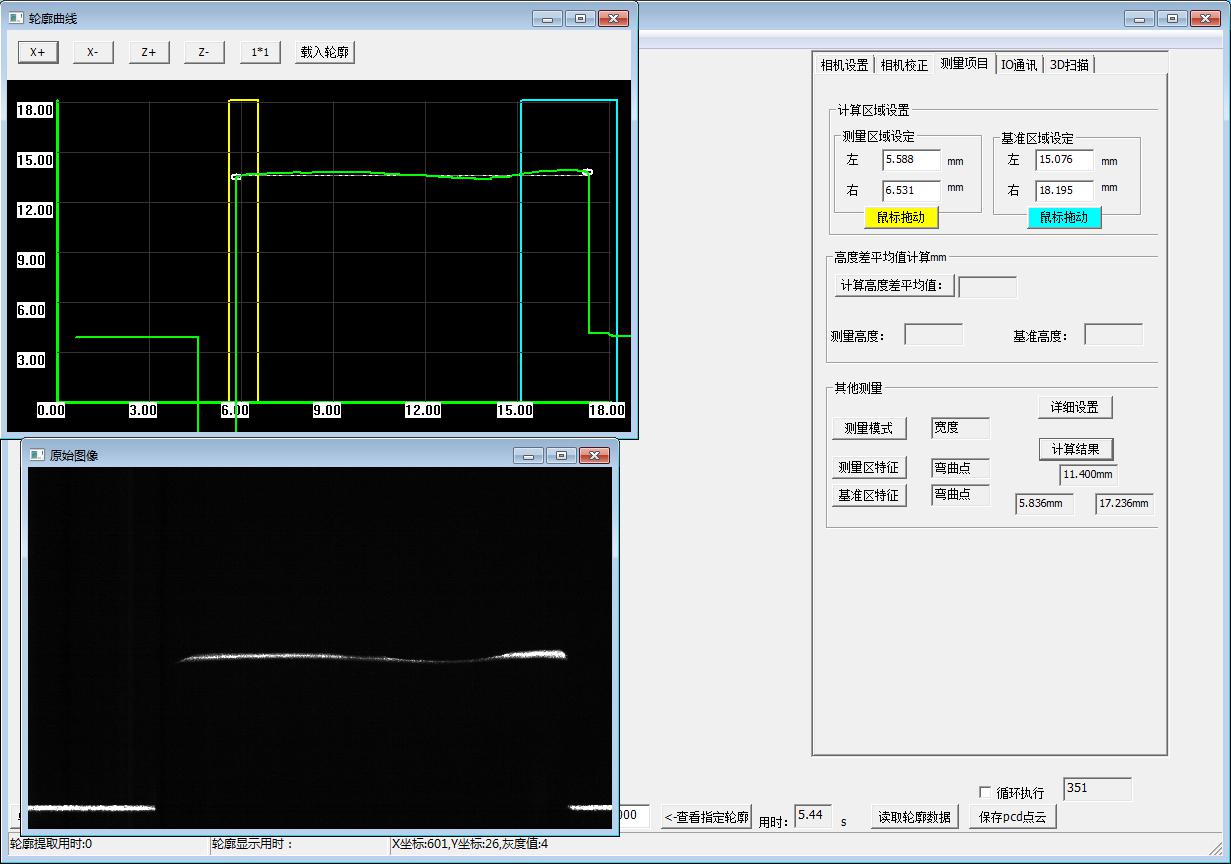

膠條寬度尺寸

檢測分析

通過水平位移臺移動工件，設有1000個輪廓數。每條輪廓約900個數據點。
