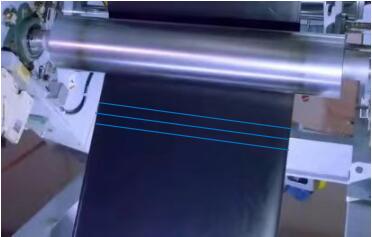

1.被檢測物體：

l 條帶狀，黑色。

l 截面不規則有兩條脊

l 寬度300mm以內

l 厚度約10mm以內

2.檢測要求：

寬度檢測，誤差≤1mm

厚度檢測，誤差≤0.5mm

兩個凸起到各自邊緣位置，誤差≤0.5mm

檢測頻率：每秒檢測1次

報警：發生超差情況，立即報警，軟件有顯示，同時通過數字開關信號給出報警信號

3.實現方案：

l 采用2臺鐳爍光電LS-A80300激光輪廓傳感器，上下對稱

l 上傳感器測量寬度、凸起的位置、表面高度

l 下方傳感器測量寬度、底面高度

l 兩臺傳感器的高度測量求差，即可得到膠帶的厚度，并且能得到厚度在橫截面上的分布，更加準確全面

l 測量系統，安裝在膠帶輥子中間的空間

l 兩臺傳感器同步測量，消除膠帶抖動影響，因此膠帶的抖動不影響測量

4.性能指標：

寬度誤差：≤1mm

厚度誤差：≤0.5mm

兩個凸起到各自邊緣位置誤差：≤0.5mm

檢測頻率：每秒檢測1次

報警：發生超差情況，立即報警，軟件有顯示，同時通過數字開關信號給出報警信號

圖形顯示：膠帶橫截面3D輪廓實施顯示，各測量要素實時顯示

傳感器防護等級：IP67，適合惡劣的工業環境

電源：220V  5A

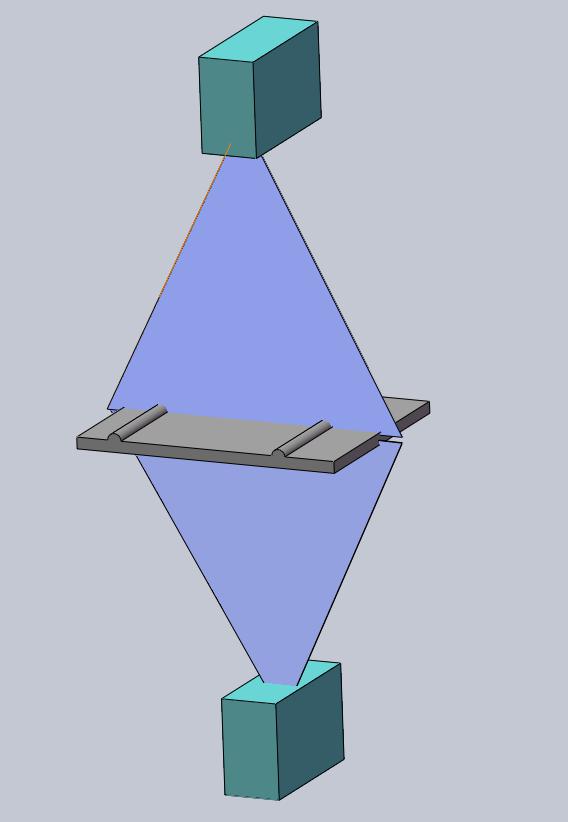

5.實現示意圖

6.系統構成：

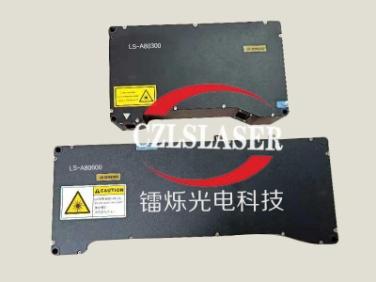

激光傳感器 2臺,型號：LS-A80300

傳輸線 2套

采集同步控制器 1套

（注：用戶需要提供雙千兆網口工業計算機）

7.軟件系統

可以根據客戶要求，設計專用的軟件和界面
